EUKLID V14.SP3日本語版

複雑化する形状をより早く正確にCAM作業へとつなげるCAD機能。多種多様な加工ニーズに対応するハイエンドの2.5D、3軸、5軸Milling。高品位・高精度の金型モデルを目指す、型加工のエキスパートに

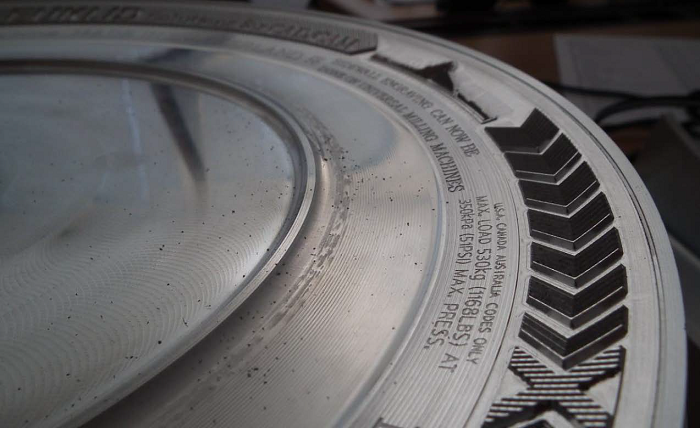

タイヤ側面加工専用モジュール現在高コスト専用機で行っている加工の専用機向けデータ作成に対して、一般的な4軸・5軸加工機向けにタイヤ側面デザインのさまざまなパターンに対応したデータ作成を短時間にかつ簡単に作成できるソフトウェアです。

2Dデータから直接のCAM計算

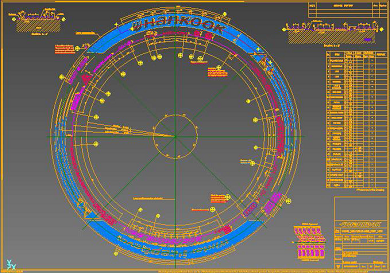

2D図面データ	4軸・同時5軸CAM計算

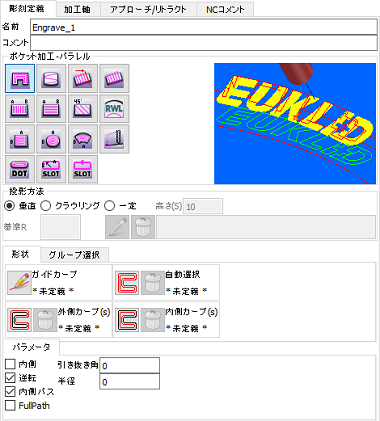

専用CAD機能	専用CAM設定シート

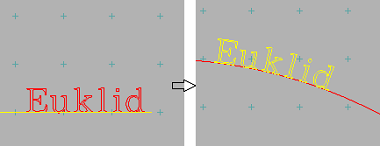

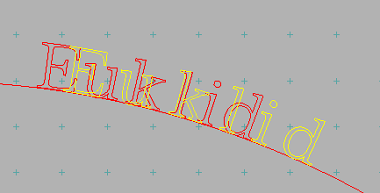

デザインカーブのR配置機能

デザインカーブのR基準スケーリング機能
	各加工パターンをイメージできるアイコンの選択で加工パターンの切り替えが1枚のシートで行える垂直投影、貼り付け、任意角度投影など各種投影パターンをサポート

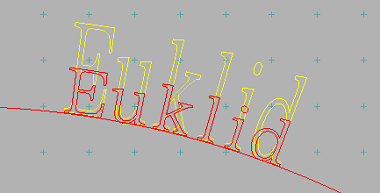

デザインカーブのR基準角度スケーリング機能

その他カーブの一本化、修正、クローズ、ハッチング機能

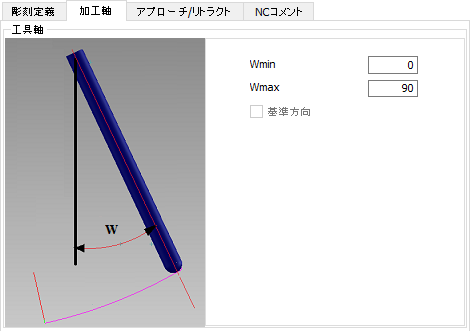

加工軸設定

	タイヤ側面形状の面直軸を加工軸として自動認識最大角を設定することで最大値を超える加工軸を最大値に固定一定の角度指定で回転軸のみの制御を行う

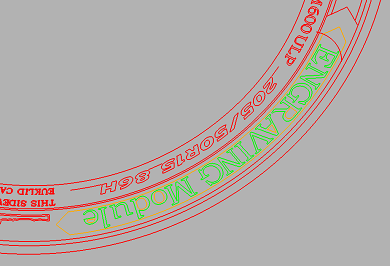

加工例

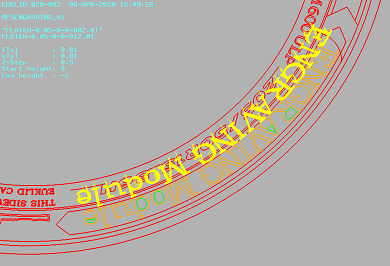

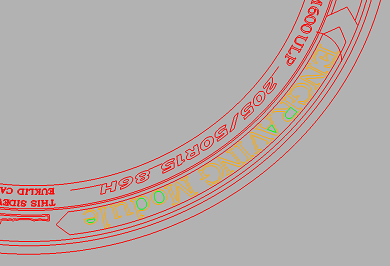

ハッチング加工例	●オレンジ色の輪郭内を緑色の輪郭を残し、任意カーブのハッチングを行う

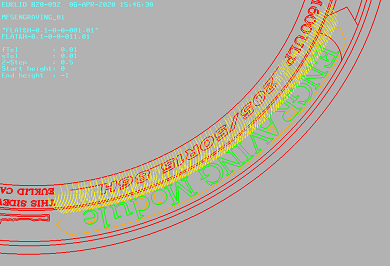

ポケット加工例	●オレンジ色の輪郭内を緑色の輪郭を残してポケット加工

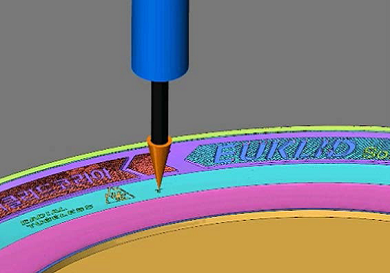

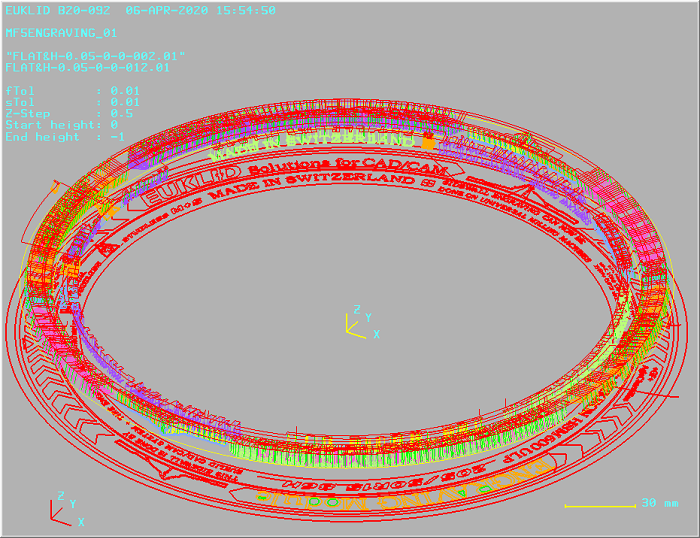

全加工パス
