ＣＡＤ／ＣＡＭシステム　ＣＡＭＢＡＳＥ

２軸加工～３軸加工まで使いやすさが特長のＣＡＤ／ＣＡＭシステムです。

• 2D CAD
  作図機能
  点／補助線／直線／円／円弧／文字／曲線／穴／寸法／楕円／インボリュート平歯車／部品
  編集機能
  複写／移動／回転／対象／トリム／削除／計測

• 3D CAD
  サーフェス作図機能
  境界付き平面／クーンズ曲面／ルールド曲面／回転曲面／１軌道スイープ曲面／２軌道スイープ曲面／
  ロフト曲面／オフセット曲面／曲面フィレット／エッジフィレット
  ソリッド作図機能
  ブロック／角柱／円柱／円錐／球／トーラス／リフト
  カーネルはParasolid(*)を採用しています。

  (*)ParasolidはシーメンスＰＬＭソフトウェア社の登録商標です。


• ２軸加工／ワイヤーカット／旋盤
  穴加工／輪郭／内・外・円状領域／オープンポケット／取り残し／面取り／溝加工／２Ｄプランジ加工／
  ワイヤー／コアレス／上下異形状／ロータリー軸加工／旋盤

• ２．５軸加工
  輪郭と複数断面による等高線／断面に沿った加工／
  ＹＺ・ＺＸに軸変換したカマボコ加工

• ３軸加工
  走査線加工／等高線荒加工／等高線外荒加工／等高線仕上げ加工／平面加工／３Ｄ領域加工
  投影輪郭加工／投影文字加工／ペンシル加工／モーフィング加工／３Ｄプランジ加工

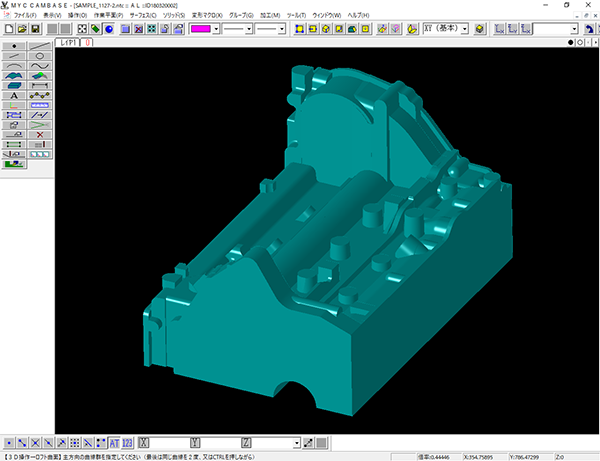

3Dサーフェース・ソリッドモデラ

カーネルはCAD/CAMシステムで多く採用されているParasolid(*)を使用しています。

Parasolidを使用したCAD/CAM同士はカーネル標準のXTファイルでデータの受け渡しが出来ますので３Dモデルをそのまま受け渡すことが出来ます。

オプションのトランスレータにより、STEP・SLDPRT(SOLIDWORKS)等の読み込みも可能です。

(*)ParasolidはシーメンスPLMソフトウェア社の登録商標です。

• 計測・解析などのモデリングサポート

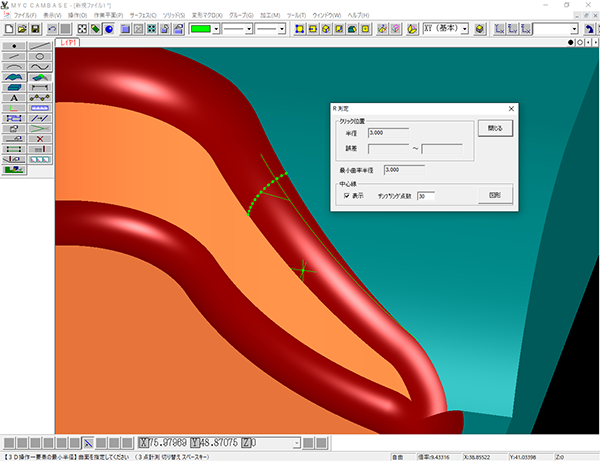

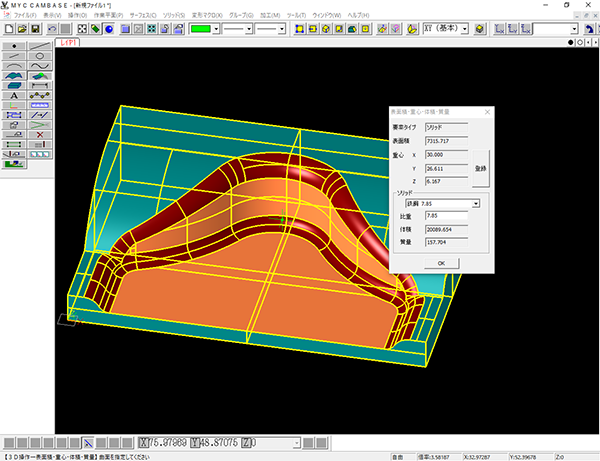

モデルの傾斜角度・半径の計測及び表面積・重心・体積・質量の解析機能

• 立体モデルを平面図へ　三面図変換機能

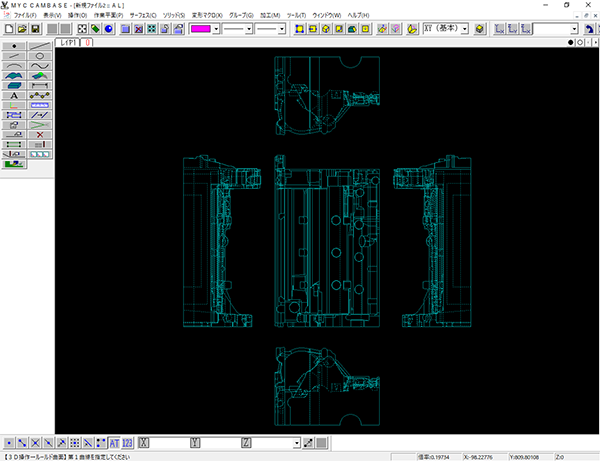

３Dモデルデータを正面／上面／側面から見た２Dデータに変換します。

レイヤ分けしたモデルは２Dデータもレイヤ分けして出力します。

隠線処理（空白・破線）や円弧近似処理も指定可能
