CAMCORE EX Ver.4.32 (64ビット)日本語版

3Dゲートモジュール

「３Ｄゲート」は CAMCORE EX 上で動作する３Ｄデータの有効活用を目的とした製品です。
主に、３Ｄデータを２Ｄ変換する際の手間を大幅に削減でき、２次元ＣＡＤ画面上で側面図や断面図の作成が可能なので、３Ｄデータに不慣れな方でも戸惑う事無くオペレーションできます。設計から製造まで幅広い分野で活用されている３Ｄデータの利点を、２次元ＣＡＤ／ＣＡＭに取り入れる事によって、新しい視点での工数削減が実現できます。

こんな方にベストマッチな製品です
◎３Ｄデータを扱った事は無いが、これから３Ｄデータでの受注を考えている方
◎３Ｄデータを２Ｄ変換して図面を扱っている方
◎３次元ＣＡＭの２次元加工パスに不満をお持ちの方
◎３次元ＣＡＭと２次元ＣＡＭの使い分けを行っているが、データの受け渡しが手間だと
　感じている方
◎３Ｄデータは３次元ＣＡＭでパス生成を行うものだと思っている方

●主な特徴
・３ＤＣＡＤで信頼性の高い「Parasolidエンジン」を採用
・多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応
・３Ｄデータのダイレクト計測や印刷が可能
・ＣＡＤ画面上で側面図、アイソメ図、断面図の作成が可能
・２Ｄ変換は加工を意識した滑らかな円弧に変換
・３ＤデータはＣＡＤ図面に埋め込まれる為、データの管理が楽

●3Dビューの機能
・３ＤＣＡＤで信頼性の高い「Parasolidエンジン」を採用
・多様なフォーマット「Parasolid、ACIS、IGES、STEP」に対応
・３Ｄデータのダイレクト計測や印刷が可能
・ＣＡＤ画面上で側面図、アイソメ図、断面図の作成が可能
・２Ｄ変換は加工を意識した滑らかな円弧に変換
・３ＤデータはＣＡＤ図面に埋め込まれる為、データの管理が楽

特定の面を投影基準面としたい場合でもマウスで面とエッジを指定するだけでの簡単オペレーション

●投影図の作成
・挿入した投影図を元に、CAD画面上での側面図の作成が行えます。
・対象となる投影図を選択し、右側面図を作成する場合はマウスを右側へ、左側面図は左側へと、
　マウスの一関係によりアイソメ図を含める最大で８方向の側面図を配置する事ができます。
・配置する際には、コマンドプロパティでレンダリング状態の変更が可能なので、3Dの画面へ戻る
　ことは必要ありません。
・挿入投影図以外に作成された側面図を対象とする事もできる為背面図の作成などに使用できます。

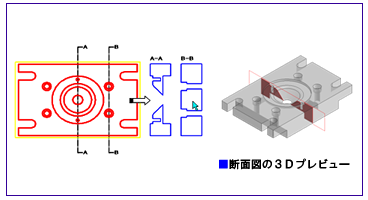

●断面線／断面図の作成
・断面図を作成する前に、断面線を定義する事で効率良く断面図を作成する事ができます。
・断面線はJISの切断線表記に準拠しており、そのまま寸法線として使用できます。
・複数ポイントを指定して階段形状の切断や通過点の指定も可能となっています。
・断面図の作成は前もって定義した断面線を選択するだけで、断面図を配置する事ができます。

●レイアウトの変更
・３面図などを作成した後の位置調整にレイアウトコマンドを用意しています。
・コマンドプロパティのモードを切替ることで、位置拘束を保った状態での移動や、全体または
　単独での移動も簡単に操作する事ができます。

●加工を意識した滑らかな円弧補間
３Ｄデータを単純に２Ｄ変換した場合、重複要素の発生や、円／円弧の分断、微小線分化された３Ｄ曲線など、そのままではＣＡＭ定義の際に多くの問題が 出てきます。また、２Ｄ変換後に手作業で図形補正を加えるとなると、非常に手間の掛かる作業となってしまいます。３Ｄゲートは２Ｄ変換の際に自動で 最適化処理を加える事ができ、何ら補正を加えなくてもＣＡＭで使えるデータとなります。
