TEBIS CADCAM V4.1R7

Ultimate CAD/CAM versatility in a single application

Whether it’s multi-axis simultaneous milling, deep-hole drilling, turn milling, or electrode machining – you can handle any task with Tebis CAM

From basic jobs to the most complex, Tebis CAM can tackle it

CAD software specialized for manufacturing

Creating, supplementing and modifying CAD models with Tebis

The time between order receipt and delivery deadlines in the manufacturing industry is consistently shortening. The CAD model is the digital template for the real part to be manufactured. High surface quality in the CAD model is a prerequisite forhigh quality in the finished components. Well-prepared CAD models also form the basis for automatable NC programming. All manufacturing preparation and design tasks can be highly automated with parametric/associative surface and solid technology. The entire component is automatically updated when element parameters are changed. Using Tebis templates is especially time-saving, in the CADenvironment: It can be used to standardize repetitive design activities in templates, such as for component variants or similar input data.

Tebis CAD software components provide a wide range of options for editing production-optimized design tasks in a variety of industries. These include:

Creation of CAD free-form surfaces, designing with points, curves and surfaces in 3D space combined with ruled geometry

Reverse engineering for transforming the 3D scans of real parts in CAD surface models (digital CAD twin)

Design preparation of existing CAD models for their NC manufacture on milling machines, lathes, laser cutting machines and additional methods

Derivation of electrode geometry from the part geometry to be produced in mold manufacturing

Creation of active surface geometry in sheet-metal draw-die manufacturing

Compensation of springback effects in sheet-metal parts in sheet-metal draw-die manufacturing

Qualitative optimization of existing surface models

世界中の自動車、航空機、部品加工業界の名だたる会社がTebisを使用しています。

さらにはモータースポーツ、エネルギー技術、農業機械技術、医療技術および消費財の分野で活躍されているお客様もTebisを使用しています。

最新パラメトリックCAD

ソリッド対応で履歴に対応したストラクチャーツリー

スケッチ機能やブーリアン演算機能搭載のソリッドCAD設計

テンプレートによる自動モデリング

直感的な操作

社内教育の時間を短縮する操作性の高いユーザーインターフェイス

CADとCAM、全ての作業をストラクチャーツリーで管理

2軸、3軸、5軸のCAM操作の統一が可能

自動化と標準化

最新パラメトリックと加工テンプレート活用による作業標準化

属性定義とAutomillを活用したNC作成の自動化

加工機や治具等、製造現場の設備をデジタル化して登録可能

要素ごとの履歴を保持＆ソリッド対応

Tebisは最新のパラメトリック技術による追従機能を搭載しております。CAD要素に履歴を持たせることにより 要素の編集、要素作成のテンプレート化が可能です。これにより、CAD作業工数が大幅に改善されます。 また、ソリッド設計に対応することにより要素同士の和・差・積を計算するブーリアン演算機能や数値指示での要素作成ができるスケッチ機能が搭載されています。

自動化された単品加工専用モジュール

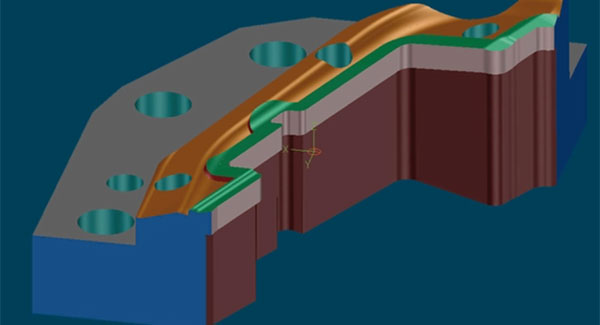

プレス金型はインサート部品を組み込んで加工するのではなく、部品単位で加工することで全体のリードタイムを短縮することが可能です。Tebisでは単品加工専用モジュールを保有しており、最終形状部品のモデリングやインサート部品毎のNC作成の自動化、さらにインサート部品を複数段取りし、相互干渉を担保し、安全加工をすることができます。

トライアウト時のCAD修正機能

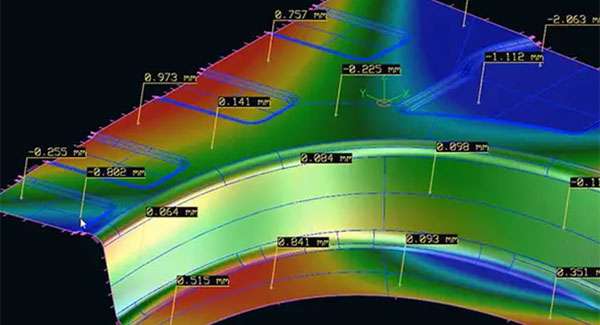

TebisはCADの色情報を元に、強あて面・弱あて面の一括オフセットを行い、周辺面の徐変を自動で行うことができます。これにより見込み面作成に要する工数を大きく削減する事ができます。さらにR縮小と拡大機能にて、プレス金型のモデリング作業をサポートします。またTebisは一括面変形機能も保有しており、解析や測定結果を活用した面変形が可能です。これにより近年の新素材対応で課題となっているトライアルループ作業の低工数化をサポートします。

リバースエンジニアリング

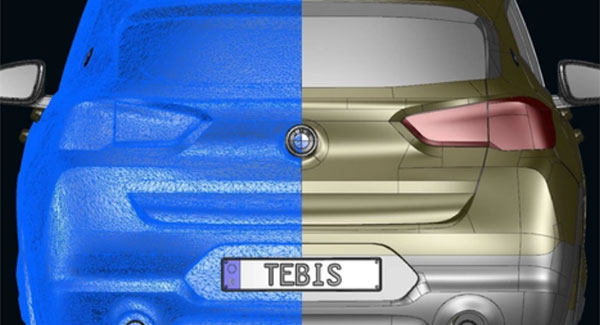

Tebisはスキャンデータを可能な限り正確に再現したCADサーフェスを作成することができます。スキャンされた形状・特徴を分析し、ワイヤフレームモデルを半自動で作成します。ワイヤーフレームとメッシュから自動算出されたサーフェス面を生成し、精度を指定することでスキャンデータにどこまで近似すべきかを決定します。これにより、短時間で面間の折れや離れのない高品質なサーフェス面の作成が可能です。また、Tebisリバースエンジニアリング機能で生成されたサーフェス面は曲率を考慮した面構成にできるため、解析用や加工面として非常に優位性があります。

[nextpage]

製造プロセス全般を1システムで包括サポート

Tebisは製造プロセス全体を１システムで包括サポート可能です。金型製作における各工程に必要なモジュールを保持しております。それにより、複数のソフトウェアを扱うことがなくなりますので、業務シェアがしやすくなり、業務全体の効率を向上させることが可能になります。またシステム統一化によりソフトウェアの種類や保有ライセンス数を減らすことでランニングコストの削減にも繋がります。

自動化・標準化

Tebisは現場の設備を各種ライブラリに登録することでお客様の加工環境を完全に再現することが可能です。ソフトウェア上に再現された加工環境を活用することで、干渉の無い安全なツールパスを作成します。またNCテンプレートに加工技術のノウハウを登録することによって、NCデータ作成の標準化および自動化も可能です。この仕組みにより、熟練技術者が構築した高度なノウハウを活用し、初心者でも熟練者レベルのNCデータを作成することが出来ます。

高精度加工

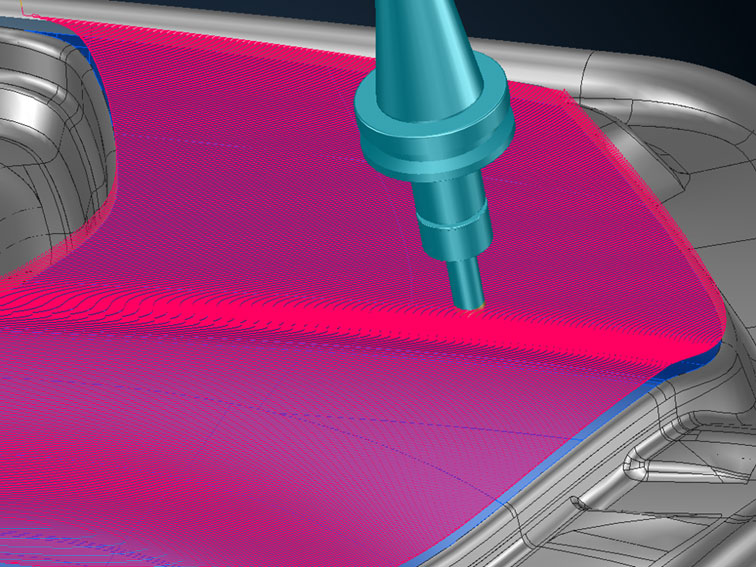

Tebisはツールパス演算ロジックに「サーフェス演算」を採用しています。メッシュ形状からCLデータを作成するファセット演算に比べ、面に対してダイレクトに計算をすることができるサーフェス演算では高精度なパスの作成が可能です。また、Tebisに搭載されている独自開発のエンジンによって、高精度なツールパスの高速演算を実現します。

豊富なモジュール

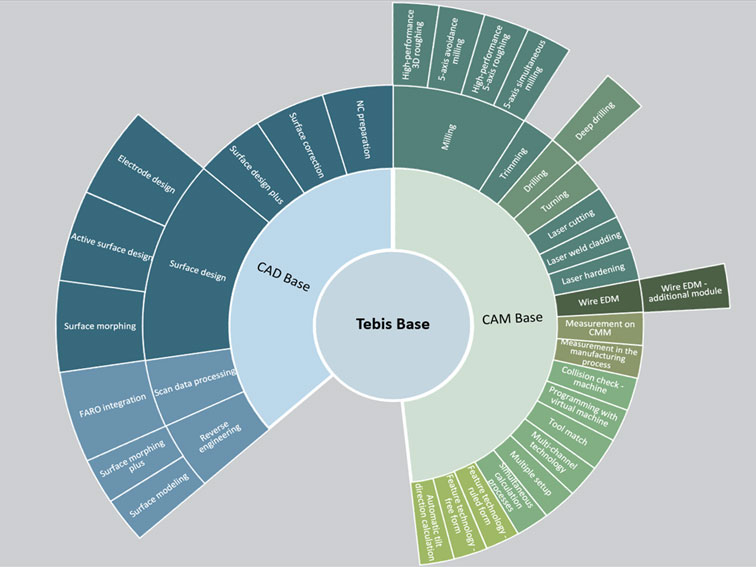

Tebisはトータルソリューションソフトウェアとして、CADモデリングから各種加工（2軸、3軸、5軸、レーザー、旋盤、ロボット）データの作成に加えて、複数ワーク段取り、マシンシミュレーションや機上計測など製造現場で必要とされる機能を広範囲でサポートしております。各業種の製造プロセス全体を網羅する豊富なモジュールを保有した一気通貫CADCAMシステムとしてご提案可能です。

自動化（Automill＆フィーチャー ）

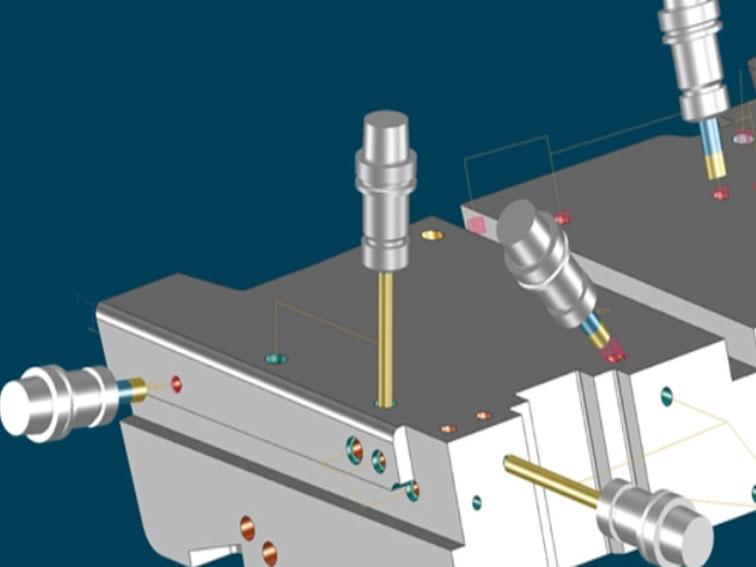

Tebisは要素を自動選択する「Automill」機能と、「NCテンプレート」を組み合わせて、ツールパス計算の自動化を実現します。2.5軸加工では、３次元CADを活用して、穴種・ポケット形状を自動認識し、属性を付与します。また付与された属性に対してあらかじめルール化された加工手法を自動割当するため、作業を標準化し、自動でツールパスを作成することができます。

部品加工という課題

Tebisユーザーは部品加工において、CAD/CAMソフトウェアの簡単で論理的な構造と、自在に自動化可能なシステムによるメリットが得られます。Tebisでは、お客様の製造環境のバーチャルモデルを用いて作業します。標準化された確実な製造プロセスにより、高い品質を保ったまま、セットアップ時間および工具費用を削減し、機械稼働時間を最適化させることができるようになります。

溶接設計から偏心軸まで

部品加工におけるTebisの適用範囲は、この業界の発想の豊かさと同じだけ、多彩です。ソリッド素材の部品、射出成形型、成形金型あるいは溶接設計など、部品生産業者は様々な用途に向けた製品を製造します。TebisのCAD/CAM技術を用いて、迅速に最高品質の製品を仕上げることができます。

迅速かつ自動的に精密な金型を製造

金型メーカーおよびプログレッシブ型製造業者は、多くの困難な課題を抱えています。コストを下げると同時に、複雑な金型をより迅速に納入する必要があり、求められる品質水準は高くなるばかりです。専門職の人材が不足する一方で、受注数は中々安定しません。このような状況の中でも競争を勝ち抜き市場に残るためには、機械をより効率的に稼働させて、スルートップタイムを短縮させ、さらに生産性を向上させ、修正ループおよびトライアウトでの手作業による手直し作業を減らす必要があります。
